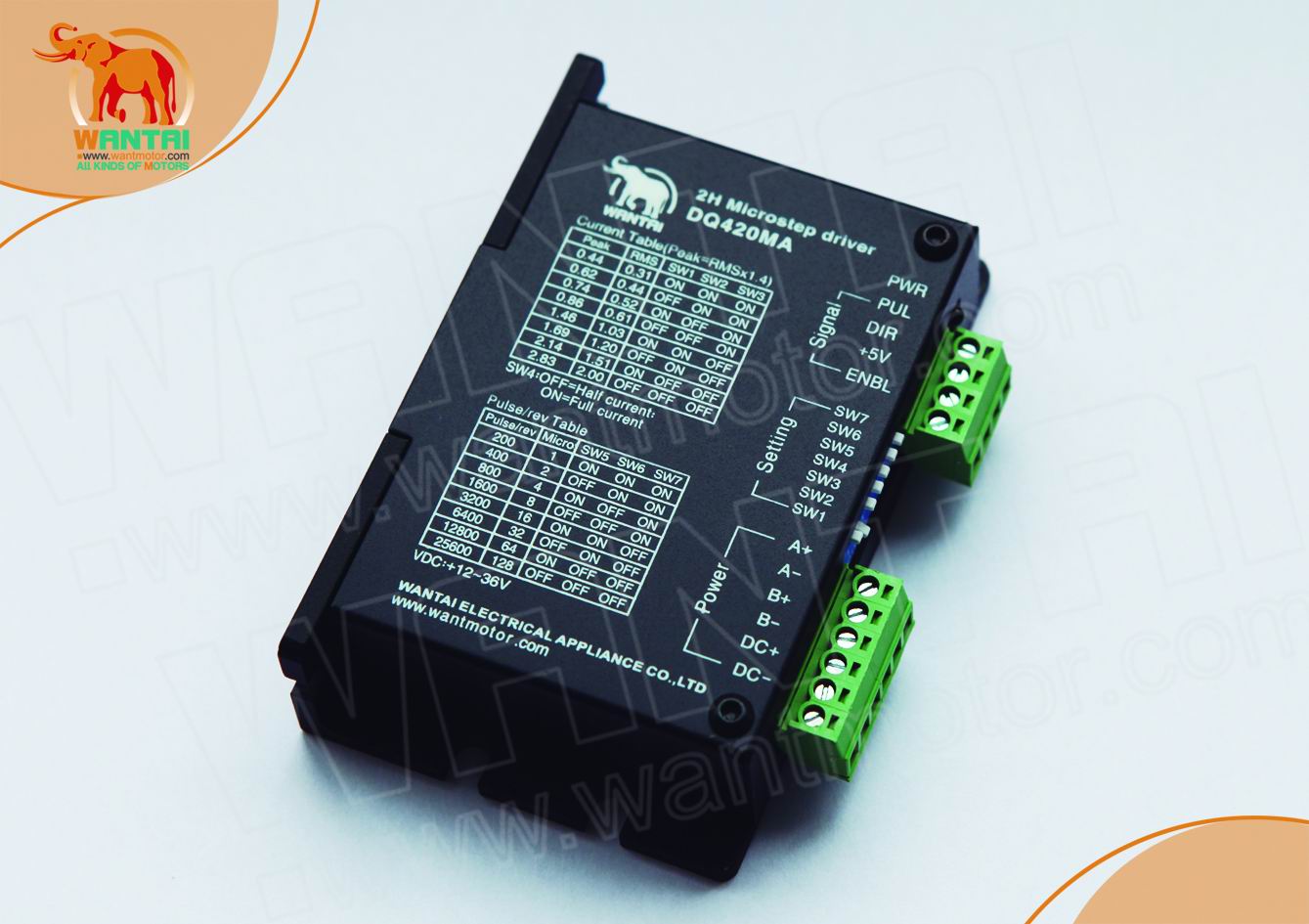

最近從網上買了個步進電機和驅動器，自己在家學習用的。要接線了才從驅動器網頁上的最下角寫了只能共陽極說只能由于npn輸出的低電平有效的plc。而且驅動器上只有一個+5v的公共端，圖片如下。我的plc是三菱的fx1n。請問能接線嗎？應該怎么接啊？不敢接，害怕把plc燒了。

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

1樓發表于: 2013-12-23 20:41

只看該作者 | 小中大

好好看看FX1N的說明書和步進的說明書上面有說怎么接

李小響

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的主題 / 回貼

2樓發表于: 2013-12-23 20:48

只看該作者 | 小中大

引用
引用第1樓killking998于2013-12-23 20:41發表的 :
好好看看FX1N的說明書和步進的說明書上面有說怎么接

那么fx1n是npn輸出嗎？我理解不了��！正常接不都是com接電源負極，電源正極串負載再接輸出啊，跟這個驅動怎么接啊？com不能接+5v吧！npn輸出低電平有效是啥意思？不懂。有plc的輸出公共端是+24v的嗎/

王大餅

承接上海周邊地區非標電氣設計。QQ864539117

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 360 個
工控威望: 3477 點
下載積分: 5379 分
在線時間: 556(小時)
注冊時間: 2010-11-12
最后登錄: 2016-06-04
查看王大餅的主題 / 回貼

3樓發表于: 2013-12-23 21:20

只看該作者 | 小中大

+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出

承接上海周邊地區非標電氣設計。QQ864539117

李小響

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的主題 / 回貼

4樓發表于: 2013-12-23 22:20

只看該作者 | 小中大

引用
引用第3樓王大餅于2013-12-23 21:20發表的 :
+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出

可是plc輸出的com接哪里�。棵菜茮]有形成回路啊！！

abs1357

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 210 點
下載積分: 5278 分
在線時間: 100(小時)
注冊時間: 2012-07-05
最后登錄: 2019-09-25
查看abs1357的主題 / 回貼

5樓發表于: 2013-12-23 22:46

只看該作者 | 小中大

COM已在PLC里型成回路了

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

6樓發表于: 2013-12-23 22:58

只看該作者 | 小中大

說明書上寫的很清楚的包括接法只要看就按說明書接就行

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1718 個
工控威望: 5540 點
下載積分: 24640 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2025-05-23
查看yamqq的主題 / 回貼

7樓發表于: 2013-12-24 08:03

只看該作者 | 小中大

可以用的。但是如果是西門子的plc你就不好用了

這個人很懶，什么也沒有留下！

濟南電氣

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的主題 / 回貼

8樓發表于: 2013-12-24 08:23

只看該作者 | 小中大

驅動器可以雙向接，驅動器內部可以改，問一下驅動器廠家

358273433

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 608 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2025-04-30
查看358273433的主題 / 回貼

9樓發表于: 2013-12-24 08:30

只看該作者 | 小中大

引用
引用第4樓李小響于2013-12-23 22:20發表的 :

可是plc輸出的com接哪里��？貌似沒有形成回路啊��！

接+5V開關電源上的0V

李小響

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 199 點
下載積分: 1809 分
在線時間: 36(小時)
注冊時間: 2013-11-06
最后登錄: 2020-09-03
查看李小響的主題 / 回貼

10樓發表于: 2013-12-24 09:22

只看該作者 | 小中大

謝謝大家，明白了。com是接電源負極的。

楊康

學海無崖

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 703 個
工控威望: 637 點
下載積分: 1947 分
在線時間: 90(小時)
注冊時間: 2006-11-23
最后登錄: 2023-12-20
查看楊康的主題 / 回貼

11樓發表于: 2013-12-24 18:05

只看該作者 | 小中大

可以啊，驅動器+5V接24V, PLC的COM接電源0V, Y0或者Y1輸出串2.2K電阻接驅動器即可。
