樓主  發表于: 2012-05-25 12:31
圖片：

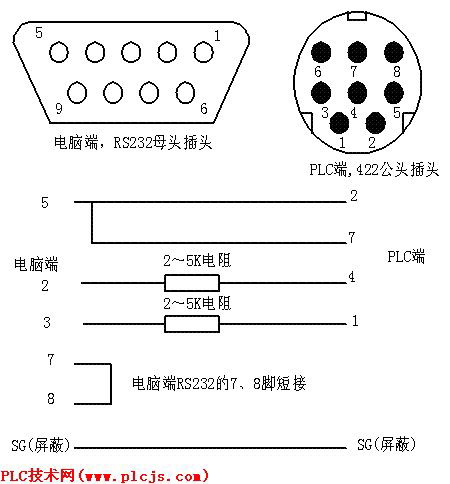

自制三菱編程電纜,為什么不能通訊呢,沒有RS422頭,用導線直接入PLC的,請見符件接線圖-----------萬分感謝!
沙漠中的綠草
yjm
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 145 點
下載積分: 1116 分
在線時間: 48(小時)
注冊時間: 2011-12-23
最后登錄: 2018-08-15
查看yjm的 主題 / 回貼
1樓  發表于: 2012-05-25 15:50
PC端（RS232）  FX2N PLC（RS422）
          2 ——4
                       3 ——1
                       5 ——2
PC端7與8短接，4與6短接
PLC端2與7短接，已經用過，可以通訊上。
僅供參考
適者生存
lei714
級別: 略有小成
精華主題: 0
發帖數量: 35 個
工控威望: 273 點
下載積分: 445 分
在線時間: 25(小時)
注冊時間: 2010-01-05
最后登錄: 2025-02-17
查看lei714的 主題 / 回貼
2樓  發表于: 2012-05-27 06:57
學習了，不錯
linyi
級別: 網絡英雄
精華主題: 0
發帖數量: 164 個
工控威望: 5115 點
下載積分: 40678 分
在線時間: 260(小時)
注冊時間: 2007-04-24
最后登錄: 2023-06-20
查看linyi的 主題 / 回貼
3樓  發表于: 2012-05-27 08:34
樓主的圖沒錯，我做了兩根都很好。只是電阻用了100歐的，7和8之間并了10O歐電阻，4與6腳沒連。
永遠的菜鳥
hahahaha
級別: 家園常客
精華主題: 0
發帖數量: 482 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的 主題 / 回貼
4樓  發表于: 2012-05-27 19:47
樓主圖沒錯，我做過一根可以用，電阻用2.2K。
zhangwanghua
沙漠中的綠草
級別: 論壇先鋒
精華主題: 0
發帖數量: 70 個
工控威望: 1449 點
下載積分: 1226 分
在線時間: 116(小時)
注冊時間: 2010-02-26
最后登錄: 2023-10-26
查看zhangwanghua的 主題 / 回貼
5樓  發表于: 2012-05-28 17:03
我用的是3.9K電阻,按圖接線就是不行
沙漠中的綠草
linger
級別: 論壇先鋒
精華主題: 0
發帖數量: 79 個
工控威望: 1696 點
下載積分: 2728 分
在線時間: 81(小時)
注冊時間: 2012-03-08
最后登錄: 2025-04-28
查看linger的 主題 / 回貼
6樓  發表于: 2012-06-03 22:38
我還沒有自己接過~~~~有時間自己做做看！！
人生如戲
qinchuangyi
級別: 略有小成
精華主題: 0
發帖數量: 167 個
工控威望: 309 點
下載積分: 758 分
在線時間: 114(小時)
注冊時間: 2011-08-07
最后登錄: 2013-08-15
查看qinchuangyi的 主題 / 回貼
7樓  發表于: 2012-06-04 17:05
電腦            PLC
２　　　　－　　　４　　
３　　　　－　　　１
５　　　　－　　　２，３，６
８　　　　－　　　５，８
２－４，３－１這間可以接1K電阻限流，保護端口不容易燒壞，不接也要可以。
tangyq
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 408 點
下載積分: 1797 分
在線時間: 374(小時)
注冊時間: 2007-03-25
最后登錄: 2022-04-06
查看tangyq的 主題 / 回貼
8樓  發表于: 2012-06-17 21:29
我的也能用，不過不穩定，當監視時會掉線死機
chen6811
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 114 點
下載積分: 507 分
在線時間: 5(小時)
注冊時間: 2011-04-16
最后登錄: 2016-07-06
查看chen6811的 主題 / 回貼
9樓  發表于: 2012-08-13 08:06
kan kan dian zu
zhenghong82
后來的后來，記憶如浪回憶如潮，如今俄還在積攢記憶。
級別: 略有小成
精華主題: 0
發帖數量: 218 個
工控威望: 380 點
下載積分: 899 分
在線時間: 322(小時)
注冊時間: 2008-05-11
最后登錄: 2025-05-19
查看zhenghong82的 主題 / 回貼
10樓  發表于: 2012-08-17 17:19
按照上面圖紙接線，我用的3.3K電阻接上也不行，請問是什么問題
zhenghong82
后來的后來，記憶如浪回憶如潮，如今俄還在積攢記憶。
級別: 略有小成
精華主題: 0
發帖數量: 218 個
工控威望: 380 點
下載積分: 899 分
在線時間: 322(小時)
注冊時間: 2008-05-11
最后登錄: 2025-05-19
查看zhenghong82的 主題 / 回貼
11樓  發表于: 2012-08-18 09:50
我的換成2.2K的電阻還是不行啊，誰知道是上面原因嗎
  • «
