[attachment=120450]
如圖a內的X0接通后，輔助繼電器M103接通。同時Y1線圈開始輸出，我想問的就是為什么M103只在一個掃描周期接通，而Y1一直有輸出ON。再次接通X0后，Y1輸出OFF。第4和5步?jīng)]執行，而6、7和10就執行了呢？

或者說我怎么理解X0，M103，M104和Y1的開關順序？

程序從左到右， 上到下

樓主，一樓向你解釋的是：PLC運行的掃描順序。

--||-- X0 --------------------[ALT Y1]    (這程式同上）

我也知道梯形圖的順序是從左向右，從上向下。
我就想知道為什么按X0后Y1有輸出，M103不是被M104斷開了嗎？

M103在斷開之前， Y001 已經連接。 Y001 有輸出時， M103 才斷開

引用

引用第1樓edwingan47于2014-04-23 11:33發表的  :

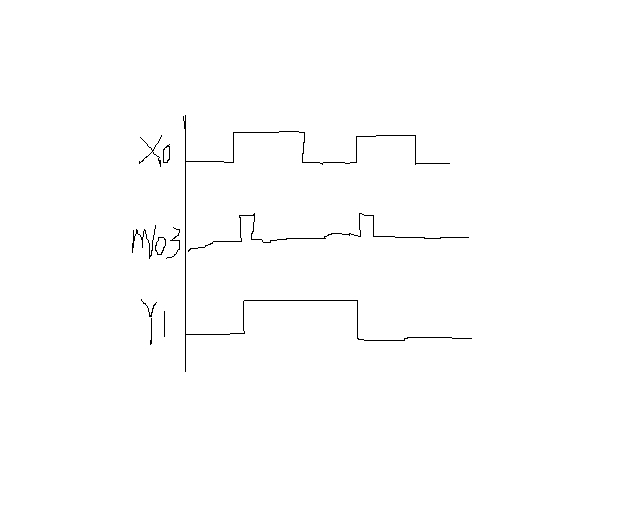

程序從左到右， 上到下   [attachment=120456]

補充一樓，梯形圖除了掃描順序還有重復掃描周期的，M103從重導通到斷開是需要2個掃描周期的。
