樓主發表于: 2019-06-24 09:31

只看樓主 | 小中大

圖片：

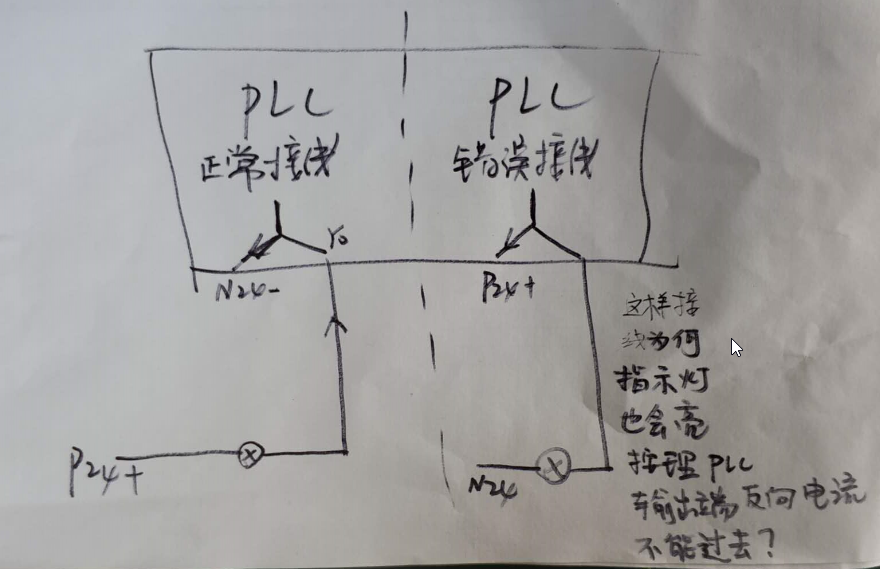

今天誤將給PLC輸入輸出用的開關電源24v兩根線接反了，相當于正負極對調了一下。結果導致所有輸出全部是導通的，就是正負反了一下。反思一下為何直接能導通呢？自己畫了個圖還是沒找到答案。大家能否幫助分析一下。PLC為晶體管低電平輸出的。

zmrs163

級別: 家園常客

精華主題: 0
發帖數量: 397 個
工控威望: 546 點
下載積分: 1535 分
在線時間: 335(小時)
注冊時間: 2017-06-12
最后登錄: 2025-05-22
查看zmrs163的主題 / 回貼

1樓發表于: 2019-06-24 13:00

只看該作者 | 小中大

PLC內部有穩壓二極管的，反向就變成普通的二極管直接導通了

本帖最近評分記錄：

下載積分:+1(13771165220) 真誠感謝！

anlyl2014

大吉大利

級別: 網絡英雄

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15355 分
在線時間: 942(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-22
查看anlyl2014的主題 / 回貼

2樓發表于: 2019-06-24 19:03

只看該作者 | 小中大

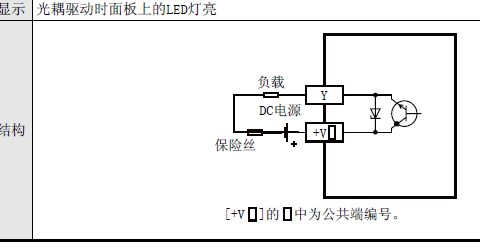

樓上說的沒錯，手冊說的這樣的輸出電路

本帖最近評分記錄：

下載積分:+1(13771165220) 真誠感謝！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 15355 分
在線時間: 942(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-22
查看anlyl2014的主題 / 回貼

3樓發表于: 2019-06-24 19:08

只看該作者 | 小中大

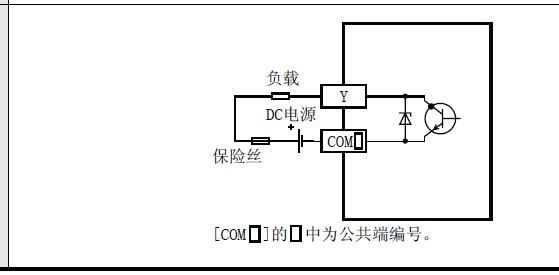

或者是這種電路
